CHỌN NGUỒN ĐIỆN CHO LED NEON

Thông thường sẽ chọn nguồn và đây dây theo công thức:

Công suất nguồn (W) = Số mét dây × Công suất mỗi mét LED (W)

Nhưng chúng ta lưu ý điểm đặc biệt khi bật và tỏa nhiệt công suất sẽ cao hơn tính toán

Vì thế sẽ có công thức nhân cho hệ số 1.3

Công suất nguồn tính toán (W) = Công suất nguồn thực tế (W) X 1.3

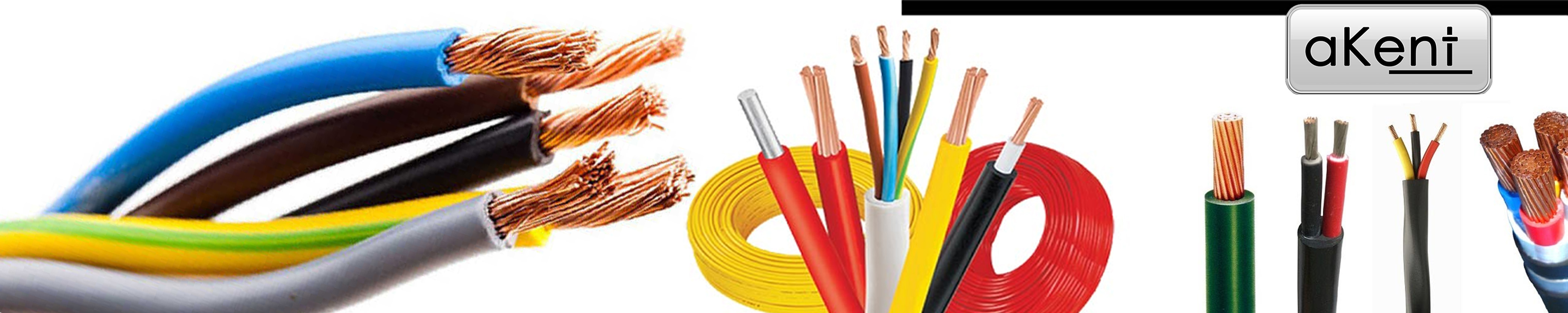

CHỌN DÂY DẪN ĐIỆN CHO LED NEON

Dòng điện lên quan đến cường độ dòng điện (A) vì thế ta có công thức

Với công thức:  I = P / U

Tiếp theo là chọn dây dẫn điện với Công thức tính tiết diện dây điện sau để tính toán một cách gần đúng: S=I/J

Trong đó:
S: là tiết diện dây dẫn, tính bằng mm2
I: dòng điện chạy qua mặt cắt vuông, tính bằng Ampere (A)
J: mật độ dòng điện cho phép (A/mm2)

- Mật độ dòng điện cho phép của dây đồng J~ 6A/mm²
- Mật độ dòng điện cho phép của dây nhôm J~ 4,5A/mm²

Ví dụ: Một thiết bị điện 3 pha có công suất là là 10 kW ta có:
- Cường độ dòng điện tổng là:  I = P / U = 10000 / 380 = 26,3 A
- Tiết diện dây dẫn là S = 26,3 / 6 = 4,4 mm²

VÍ DỤ CHỌN DÂY LED NEON có thông số 10W/mét

Bạn dùng 10m thì tính như sau:

10W x 10 mét = 100W

Công suất nguồn tính toán (W) = 100 W X 1.3 =130 W

Chúng ta chọn nguồn trên 130W

Và điện áp dây led neon 12V DC nên chúng ta chọn nguồn điện

Chọn: nguồn điện 150W-12VDC

Tiếp theo là chọn dây dẫn điện:

Cường độ dòng điện tổng là:  I = P / U = 100/12 =8.3 A

- Tiết diện dây dẫn là S = 8.3/6 = 1.38 mm²

Chúng ta có thể chọn dây dẫn ngoài thực tế là 1.5 mm²

Lưu ý về chọn và đi dây:

Vì yếu tố sụt áp trên đường đây nên mỗi 50W ( tương ứng 5 mét dây) chúng ta phải chia tải ra

BẠN VUI LÒNG NHẮN TIN QUA SỐ ZALO ĐỂ NHẬN BẢNG CẬP NHẬT MỚI NHẤT

BẢNG EXCEL CHỌN NGUỒN ĐIỆN VÀ DÂY ĐIỆN:  (+84) 852 360 767

Những lưu ý khác khi chọn nguồn điện:

1. Chất lượng nguồn điện: Chọn nguồn điện chất lượng từ nhà sản xuất đáng tin cậy để đảm bảo ổn định và an toàn cho hệ thống. Nguồn điện kém chất lượng có thể gây ra sự cố và hỏng hóc cho đèn LED.

2. Chứng nhận an toàn: Đảm bảo rằng nguồn điện được chứng nhận an toàn và tuân thủ các tiêu chuẩn an toàn quốc tế.

3. Bảo vệ chống nước và chống bụi: Đảm bảo rằng cả nguồn điện và dây điện đều có bảo vệ chống nước và chống bụi phù hợp, đặc biệt nếu bạn sử dụng đèn LED neon ngoài trời hoặc trong môi trường ẩm ướt.

4. Tính linh hoạt và tính dễ sử dụng: Chọn nguồn điện và dây điện có tính linh hoạt và dễ sử dụng để dễ dàng lắp đặt và bảo trì.
